工作原理：
該測速儀是一種采用相位調制器實現移頻并配合快速傅里葉變換實現頻率探測，進而實現速度測量的雙光束激光多普勒測速系統，是應用差分激光多普勒原理。
激光器發出的光平均分成兩束后射出，并在被測物體表面再次匯聚，探測器接收反射光，當被測物體橫向速度為零時，反射光與探測光頻率相同；當橫向速度不為零時，反射光相對探測光會發生頻移fp=(2sinφ/λ)?v。
測速儀通過快速傅里葉變換解算頻移大小，得出被測物體的橫向速度。
技術參數：
- 最小測量速度 (m/min)：0
- 最大測量速度(m/min)：20000
- 計量單位： m/ s, m/ min, km/ h
- 精 度： 優于 0.05 %
- 重復性誤差： 優于 0.02 %
- 方向檢測： 方向自動檢測
- 供電電壓： 20 ~ 28VDC
- 功率消耗 ： 11 W
- 防護等級 ： IP66
- 溫度范圍： -20 ℃ -50 ℃
- 抗電磁干擾等級：標準四級
- 尺寸大小(mm) ：201 * 131 * 76
- 清零模式： 高電平、低電平、上升沿、下降沿清零
- 信號輸出： AB脈沖、RS422、RS485
- 工業協議：Modbus
技術特點：
- 采用全光纖方案，小型化；
- 采用高精度高速AD采樣，高速FPGA解算，精度高、噪聲??；
- 使用對人眼安全的紅外1550 nm波段光源；
- 方向自動檢測，可測“0”速
- 可以在多種物體表面精確的測量
- 抗電磁干擾，穩定可靠
工業應用領域
冶金行業：
該系統適用于多種金屬產品的制造如棒材、管材、線材、板材、帶鋼，熱軋、冷軋等，實時在線精準的測量速度和長度，并可以測量1000℃高溫的鋼坯。
可以測量1000℃高溫鋼坯，適應更低速測量并針對氧化鐵皮表面采用光強自動增益功能，測量精度可以達到±0.1%
線纜及其他行業：
可測量多種外徑和形狀的線纜，包括絞線，軋紋線等，測量精度可達到0.03%以內，最小可以測量0.25mm直徑的光纖
還有紡織、薄膜、造紙、電纜、線材、木材、建筑材料等產品的長度測量
- 脈沖觸發相機視覺缺陷識別
激光多普勒測速儀在線測量物體速度和長度的同時，測速儀發出的可編輯脈沖用于觸發相機進行圖片采集，無論速度怎樣變化，都會保證采集到等比例的被測物體表面清晰圖像，從而達到缺陷識別。
- 激光打碼機等速度和位置信息提供
激光多普勒測速儀能準確的給出精確速度和位置信息，可編輯脈沖驅動激光打碼機加工出來的文字圖案、logo標記、二維碼等精度高，加工效果均勻一致。
- 瞬時速度測量：超快采樣頻率，50000次/秒
該測速儀適合瞬間速度測量，采樣頻率每秒50000次，采樣時間高達0.02ms一次，最高可測量300m/s的瞬時速度，可輸出多個脈沖，可在極短的時間內測量出只有幾厘米長度的高速運動物體的瞬時速度。
如，氣缸測量，活塞，霍普金森桿等瞬時速度測量
- 延展率速度差測量
軌道交通領域的應用
- 列車的速度測量與列車定位
測量的速度范圍和測量距離成正比，這是多普勒原理決定的，下面用50cm測量距離舉例
LY-LS-D--NS可實現0-160km/h范圍測速，最低速度測量能達到0；適用于地鐵，城軌等中低速軌道列車測速及定位。
LY-LS-D--HS可實現0-400公里范圍測速，最低速度測量能達到0；適用于高鐵列車等高速測速及定位。
LY-LS-D--SS可實現0-1100公里范圍測速，最低速度測量能達到0；適用于特高速磁懸浮列車測速及定位。
軌道交通領域的應用
- 列車檢修和狀態監測
多普勒測速儀結合機器視覺技術實現列車不停運情況下對列車動態檢測。
通過測速儀發出的脈沖觸發高速線陣相機陣列拍攝被檢測區域，拍攝的圖片一致性很好，車速變化很大時，圖像也不會變形。

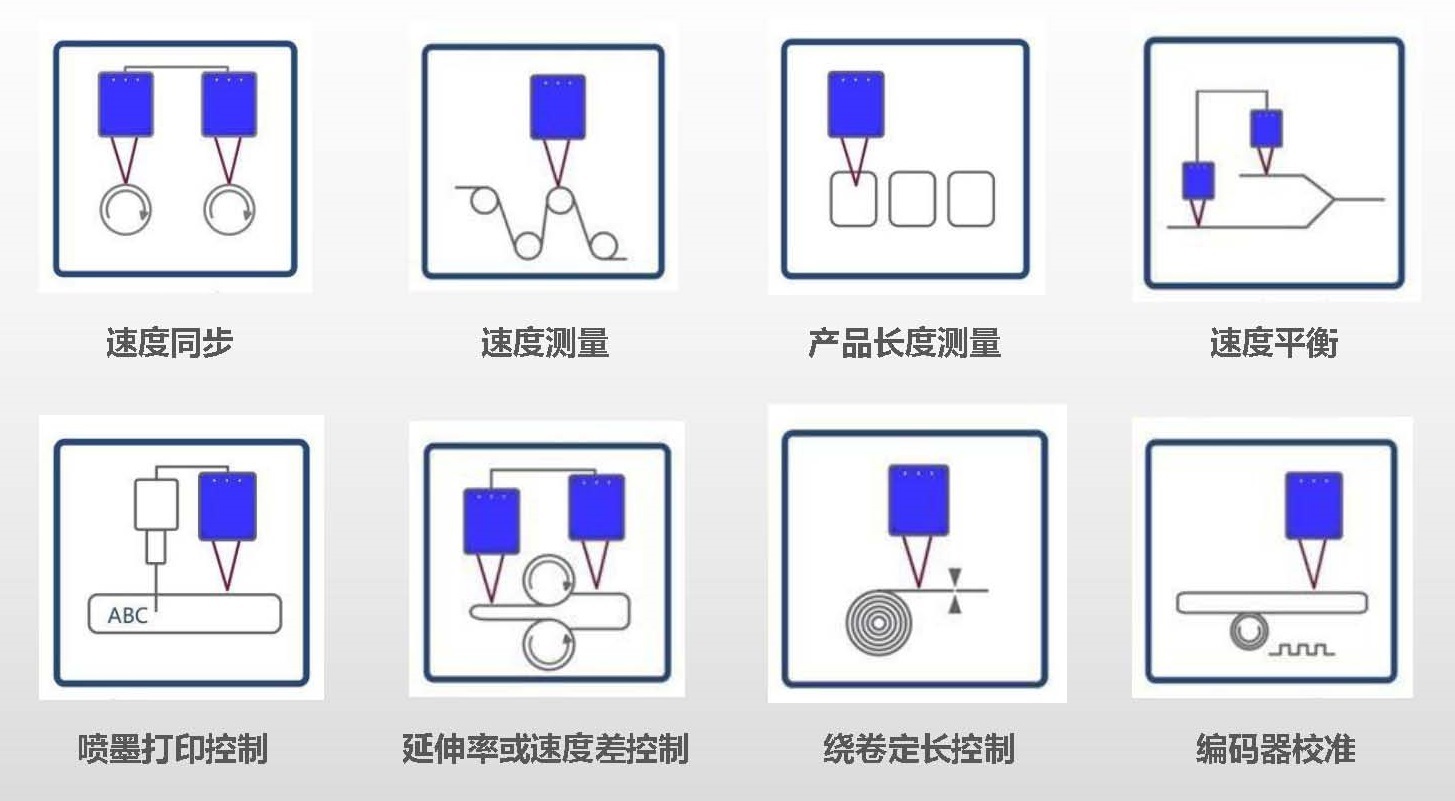

測量方式
